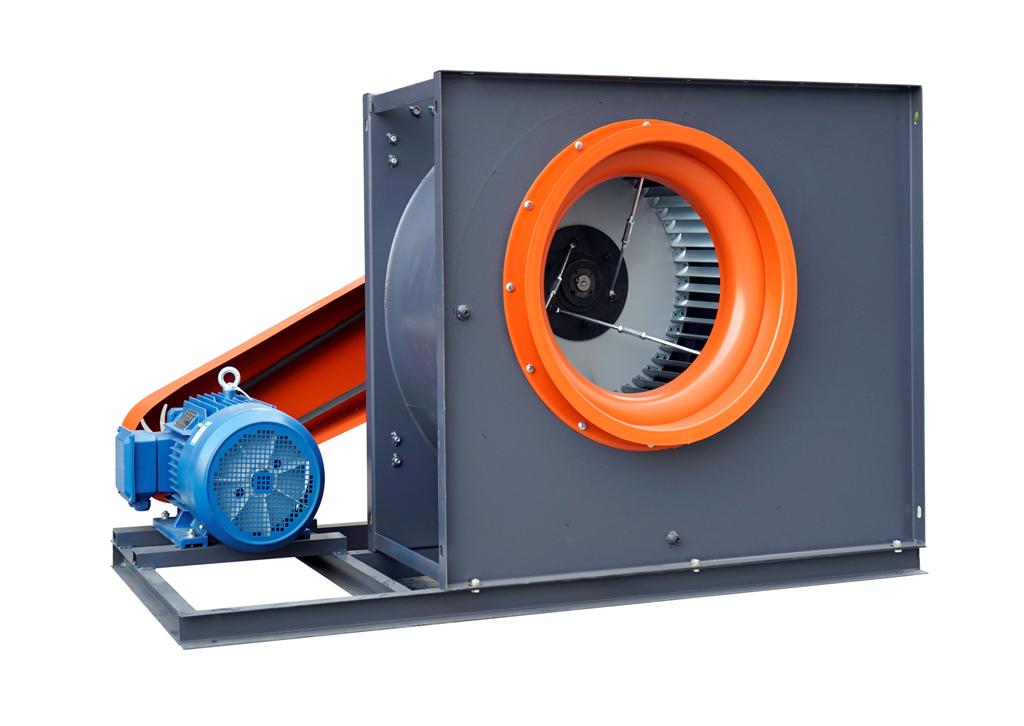

Quạt Ly Tâm Gián Tiếp Cánh Forward độ ồn thấp
Giá: liên hệ
| Model |
Điện áp
(V/Hz) |
Công Suất
(kW) |
Tốc độ
(rpm) |
Lưu Lượng
(m3/h) |
Áp suất
(Pa) |
Độ ồn
(dB(A)) |
| NY-48-5C |
50Hz380V |
5.5kW-4 |
970 |
5868 - 12621 |
935 - 842 |
≤79 |
| 50Hz380V |
7.5kW-4 |
1100 |
6364 - 14225 |
1182 - 956 |
≤83 |
| NY-48-5.6C |
50Hz380V |
7.5kW-4 |
970 |
8052 - 15830 |
1210 - 1147 |
≤76 |
| 50Hz380V |
11kW-4 |
1100 |
9112 - 17606 |
1556 - 1475 |
≤81 |
| NY-48-6.3C |
50Hz380V |
11kW-4 |
900 |
8026 - 22156 |
1385 - 1131 |
≤84 |
| 50Hz380V |
15kW-4 |
970 |
8753 - 25002 |
1610 - 1314 |
≤80 |
| NY-48-7C |
50Hz380V |
11kW-4 |
600 |
10622 - 26815 |
890 - 740 |
≤84 |
| 50Hz380V |
15kW-4 |
660 |
11252 - 29235 |
1070 - 886 |
≤85 |
| 50Hz380V |
18.5kW-4 |
700 |
12411 - 31002 |
1200 - 1053 |
≤88 |
| NY-48-8C |
50Hz380V |
15kW-4 |
600 |
16925 - 31028 |
1070 - 878 |
≤85 |
| 50Hz380V |
18.5kW-4 |
640 |
17925 - 32861 |
1217 - 1000 |
≤87 |
| 50Hz380V |
22kW-4 |
680 |
18532 - 34325 |
1375 - 1126 |
≤89 |

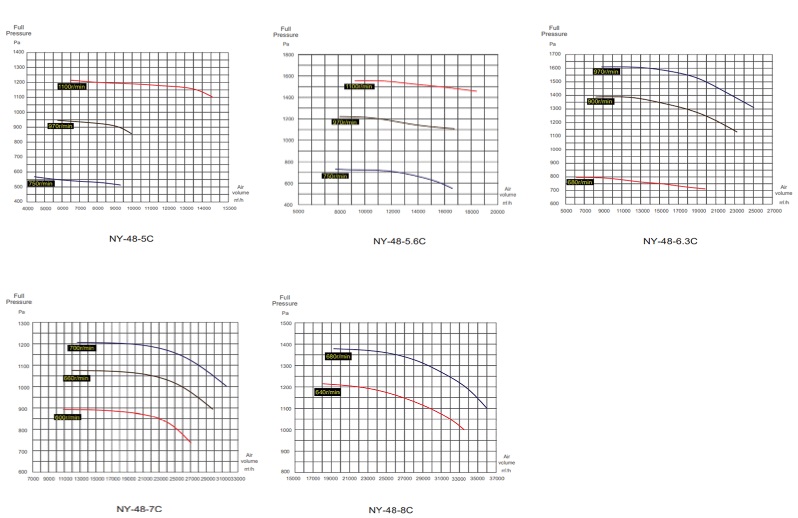

BIỂU ĐỒ HIỆU SUẤT CỦA QUẠT VÀ THÔNG SỐ:

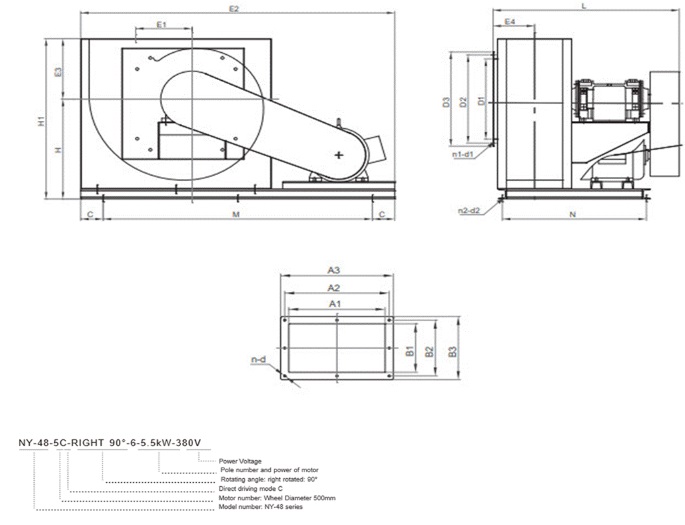

| Model |
Cửa thoát khí |
Khí vào |
| A1 |
A2 |
A3 |
B1 |
B2 |
B3 |
n-d |
D1 |
D2 |
D3 |
n1-d1 |
| NY-48-5C |
560 |
600 |
640 |
315 |
355 |
395 |
16-φ10 |
505 |
540 |
570 |
8-φ13 |
| NY-48-5.6C |
560 |
600 |
640 |
355 |
395 |
435 |
18-φ10 |
565 |
600 |
630 |
12-φ13 |
| NY-48-6.3C |
710 |
750 |
790 |
400 |
440 |
480 |
20-φ10 |
635 |
685 |
715 |
12-φ13 |
| NY-48-7C |
750 |
790 |
830 |
450 |
490 |
530 |
20-φ10 |
700 |
760 |
800 |
12-φ13 |
| NY-48-8C |
850 |
890 |
930 |
500 |
540 |
580 |
22-φ10 |
800 |
860 |
900 |
16-φ13 |
| Model |
H |
H1 |
E1 |
E2 |
E3 |
E4 |
L |
M |
N |
C |
n2-d2 |
| NY-48-5C |
565 |
950 |
260 |
1550 |
385 |
220 |
890 |
1350 |
710 |
100 |
6-φ13 |
| NY-48-5.6C |
610 |
1000 |
330 |
1660 |
400 |
240 |
950 |
1460 |
730 |
100 |
6-φ13 |
| NY-48-6.3C |
670 |
1110 |
330 |
1800 |
440 |
260 |
1000 |
1600 |
775 |
100 |
6-φ13 |
| NY-48-7C |
760 |
1260 |
390 |
2000 |
540 |
305 |
1050 |
2000 |
825 |
100 |
6-φ13 |
| NY-48-8C |
980 |
1450 |
440 |
2400 |
600 |
330 |
1140 |
2200 |
980 |
100 |
8-φ13 |
